眾所周知，臭氧在防止食品、醫藥、化妝品等保健品變質方面起著非常重要的作用，可以顯著延長食品的貨架期。

　　臭氧能夠延長食品的貨架期，主要是因為它在殺菌和消毒方面的高效率。

　　臭氧除具有殺菌作用外，還具有消除室內外異味、分解有害物質、處理污水、漂白等功能。

　　雖然臭氧在生產和生活中已經被長期使用，但是許多人仍然不知道臭氧發生器是如何產生臭氧的，臭氧發生器的電路結構也不清楚。

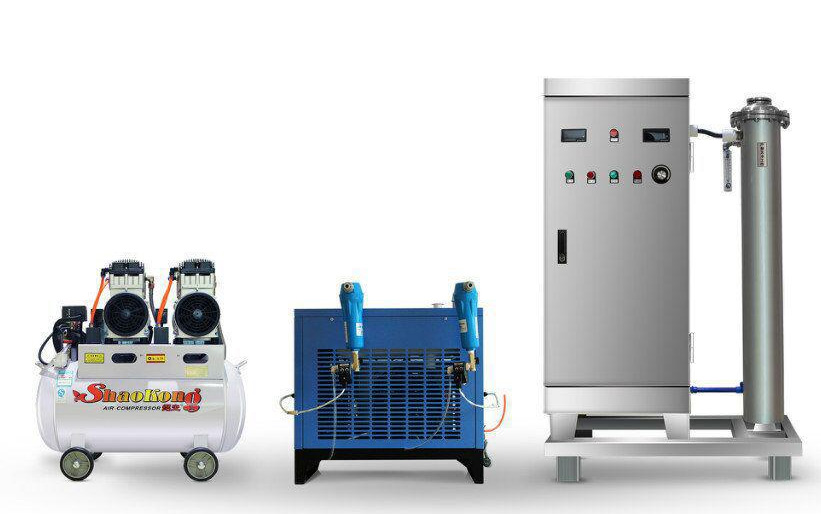

　　一、臭氧發生原理

　　臭氧是一種強氧化劑，它是通過高壓電離(或電解、化學、光化學反應)獲得的。臭氧是由空氣中的部分氧分解成氧原子而產生的，氧原子隨后與氧分子聚合形成臭氧。

　　臭氧在性質上極其不穩定，在生產后會迅速分解。因此，臭氧現在只能被使用。產生臭氧的裝置稱為臭氧發生器。根據臭氧產生方式的不同，臭氧發生器主要分為三類：高壓放電臭氧發生器、電解臭氧發生器和紫外線照射臭氧發生器。

　　二、臭氧發生器的電路結構

　　臭氧發生器電路由三極管VT1、VT2與電感線圈L1-13、脈沖變壓器T、限流電阻器R1、充電電容器C3,雙向觸發二極管叨5等組成推挽振蕩電路;濾波電感線圈L0,整流二極管VD1與濾波電容器C1、C2等組成半波整流濾波電路。接通電源，交流220V電壓經LO濾波，VD1整流后，在C1兩端產生十280V左右的電壓，供給推挽振蕩電路。 在開機瞬間，VT1導通。由于C3的充電作用，雙向觸發二極管VD5截止。

　　當C3兩端的充電電壓升至32V時，VD5被觸發而導通，使VT2導通。在VT2導通期間，C3逐漸放電，又使VT2截止。VTl導通后，在脈沖變壓器T的作用下，L1、L2上產生正反饋電壓，此電壓分別加至VTl和VT2的基極，使VTl和VT2交替導通與截止(即VTl導通時，VT2截止;VT2導通時，VTl截止)，推挽振蕩電路振蕩工作。 推挽振蕩電路工作后，在脈沖變壓器T的二次側繞組L6上產生脈沖高壓，使臭氧發生片VG工作，產生臭氧。

　　同時，發光二極管VD7也點亮工作。 元器件選擇 VTl、VT2選用2SC2653或BU406型硅NPN高反壓三極管。要求電流放大系數β>100。VDl一VD4、VD6選用1 N4007型整流二極管;VD5選用DB3型雙向觸發二極管。

　　R1一R6全部選用RJ一1/8W型金屬膜電阻器。 L0為5mH的磁心電感線圈，可用Φ0.25mm的漆包線在骨架上繞210匝;L1一璐用Φ0.2mm的單心塑銅線在同一磁環上繞制而成，其中L1、L2分別繞3匝，L3繞9匝。脈沖變壓器T可使用14in(英寸)黑白電視機行輸出變壓器改制，改制時用高壓包作為L6，在低壓包骨架上用Φ0.45mm的漆包線繞168匝作為L4，用Φ0.23mm的漆包線繞4匝作為L5(在最外層繞制)。臭氧發生片VG選用Z二10或Z-15、Z-20等型號。
