目前，國內已涌現出一些擁有自主知識產權的臭氧生產廠家，例如:我司廣州佳環電器科技有限公司，擁有自已的研發隊伍，在臭氧發生器技術水平和質量上已達到國際先進水平，產品在許多大型游泳場館和國際性游泳比賽中得到了應用。臭氧發生器的技術水平及質量主要體現在以下幾個方面： 廣州佳環臭氧發生器由1臺臭氧放電室、1套臭氧專用中頻高壓電源以及控制系統組成。廣州佳環臭氧放電室是安裝臭氧發生單元的裝置。臭氧發生單元是組成產生臭氧的最基本元件，包括電極和介質管。電極是與具有不同電導率的媒質形成導電交接面的導電部分，在臭氧發生單元中系指分布高壓電場的導電體；介質管是基本電磁場性能受電場作用而極化的物質所構成的零、部件，在臭氧發生單元中系指位于兩電極間，造成穩定的輝光放電的絕緣。 廣州佳環臭氧放電室：外電極系不銹鋼制造，臭氧發生單元呈蜂窩狀排布，采用非玻璃放電體——高壓電極和介質管為一體化結構，在高壓電極表面燒結石英介電層。每個臭氧發生單元帶有獨立的高壓熔斷器，保證了放電室整體正常、可靠、有效的工作。 廣州佳環臭氧電源是將輸入工頻電源轉化為中頻高壓電源的裝置，也稱為“供電單元”，使臭氧發生裝置內形成高壓電場。臭氧電源裝置主要包括整流逆變電路、電抗器、高壓變壓器、控制裝置及顯示操作盤等。整流逆變電路將供電電源轉換成輝光放電所要求的中、高頻交流電源，經過高壓變壓器升壓后，中頻高壓電源輸送到臭氧發生裝置。 廣州佳環電源控制裝置設計為單片機，采用CPU實行數字控制，設置自動軟啟動功能，臭氧電源裝置按設定程序自動啟動及關斷。臭氧電源裝置設置多重保護裝置保證整機的可靠性和穩定性，并設計了用于整體保護的保護電路或安全回路。 廣州佳環臭氧發生器采用水冷卻，通過滿足質量要求的足量的冷卻水有效地帶走電暈放電時放出的熱量，冷卻水可循環使用并通過外部工藝降溫。 廣州佳環臭氧發生器產量可根據用戶實際需要進行調整，并具有多重保護功能，防止意外情況下，對發生器造成損壞。 ●廣州佳環臭氧系統機組概況、安裝條件及注意事項： 1、室內應有無易燃易爆氣體及導電粉塵。禁止安裝在氨氣易泄露或有發生爆炸危險的危險區域 2、室內有380v/50Hz交流電源。 3、環境溫度要求：0℃-40℃ 4、環境適度要求：≦75％ 5、放置本機的地面要求平整，注意將設備平穩放在地上或支架上 6、設備安裝時保持設備工作環境通風及空氣干燥，該空間須安裝風扇或空調 ●廣州佳環高壓放電式發生器 該類臭氧發生器是使用高頻電源系統，使電場內或電場周圍的氧分子發生電化學反應，從而制造臭氧。該臭氧發生器具有技術成熟、工作穩定、使用壽命長、臭氧產量大（單機可達8Kg/h）等優點，所以是國內外相關行業使用最廣泛的臭氧發生器。 臭氧發生器工作時會產生大量的熱能，需要冷卻，否則臭氧會因高溫而邊產生邊分解。水冷型發生器冷卻效果好，工作穩定，臭氧無衰減，并能長時間連續工作。 石英管由于具有介電常數高、壁厚均勻、橢圓度好、耐高溫、耐潮濕等特點而最常被一些高性能的臭氧發生器使用。陶瓷板易脆裂，只適用一些小型發生器。陶瓷管的壁厚和橢圓度不易控制，容易出現放電不均勻的問題，所以使用的不多。玻璃管和搪瓷管介電常數低，耐高溫性能差，易炸裂，只有在一些低端發生器上使用。 ●廣州佳環發生器工作原理 當含氧氣的氣體通過兩個電極間的放電間隙時，部分氧氣分子（O2）會被轉化為臭氧（O3）從而實現臭氧制備（見圖 1）。當高壓電極上帶有變化的高電壓時，電極之間的放電間隙處會產生微放電，氧氣分子被分解為自由態的氧原子O，部分自由態的氧原子與未分解的氧氣分子重新結合生成臭氧（O3）即 O＋O2＝O3，被稱為“電暈放電”或“無聲放電”。

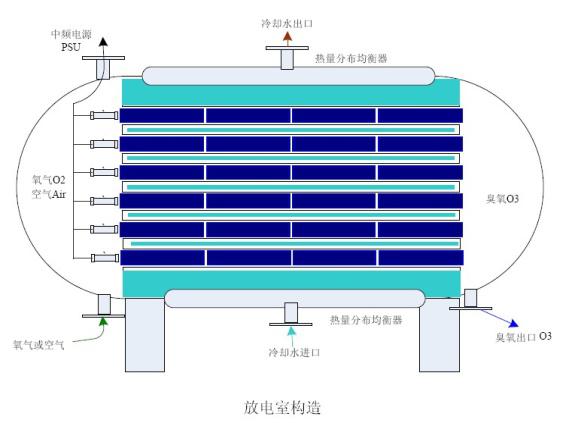

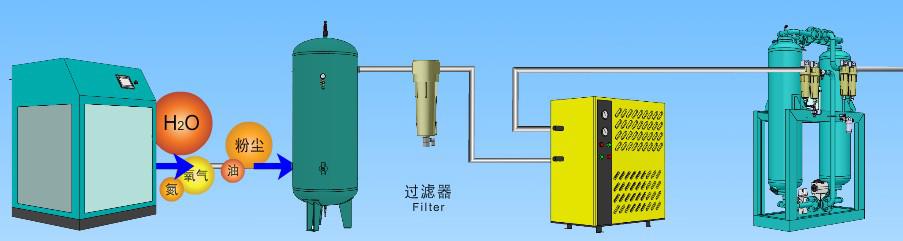

事實上施加在電極上的電能只有一部分用于制備臭氧，制備過程中同時還會產生熱量，需要通過冷卻水來有效冷卻臭氧發生模塊。臭氧制備過程受原料氣的質量和冷卻水的溫度影響比較顯著，溫度越低，臭氧制備效率越高。 ●廣州佳環臭氧放電室結構設計 放電室內部由多根石英放電體組成多個分單元，每組高壓電極帶有獨立的熔斷器，保證放電室整體正常、可靠、有效工作。不僅僅是為了提供高效發生臭氧量，而且是基于安全可靠、容易維護的設計思想。 ●廣州佳環氣源處理工藝流程圖
臭氧在游泳池中的應用方法 傳統的方法： 傳統的游泳池臭氧消毒理論認為：臭氧是一種非常強的氧化劑，有毒性，所以絕對不允許臭氧進入游泳池內。因?yàn)槌粞醯谋戎卮笥诳諝?，如果從水中析出，就?huì)浮在水面上，形成一個濃度較高的臭氧層，很容易被人吸入，造成中毒。所以，在水與臭氧反應之后回到游泳池內之前，必須經過脫臭氧裝置，防止剩余的臭氧進入游泳池，在脫臭氧裝置之后，為維持長效殺菌作用，需投加氯制劑，以保證游泳池內的余氯在0.3～0.6ppm 之間。在游泳池水處理中，臭氧的投加量在0.8-1.0mg/l。 傳統的泳池水處理臭氧消毒法有以下特征： ◆必須有較大容積的臭氧反應器，以保證臭氧與水的接觸反應時間不小于2分鐘； ◆保證臭氧與水反應后，水中剩余臭氧濃度不小于0.4mg/l； ◆在進入水池前利用活性炭脫除全部剩余臭氧； ◆臭氧消毒后，投加氯消毒劑，使余氯達到0.3-0.6mg/l。 在實際應用當中上述方法存在如下問題: ◆臭氧利用率問題； 傳統的泳池臭氧消毒工藝需要把剩余臭氧脫除。規范要求臭氧投加濃度在1.0mg/l 左右，剩余臭氧濃度大于0.4mg/l，這些剩余的0.4mg/l臭氧未被利用就被脫除了，等于被利用的臭氧只有0.6mg/l左右，其余的臭氧被浪費掉了。而且，將臭氧脫除后，還需要再加氯作為長效消毒劑。 ◆基建投資問題: 按傳統游泳池循環水臭氧消毒方法，臭氧與水的接觸時間最好在3分鐘以上如果以最短接觸時間2分鐘計，對于一個標準池來說2400m3左右，水處理循環流量為400m3/h，2分鐘流量為13.3m3。按照要求活性炭濾罐的濾速為30m/h這就需要一個過濾面積為13.3m3的活性炭濾罐這將大大增加機房的面積同時臭氧系統的造價會增加30以上.實際上，如果不脫除臭氧，這些問題有可能得到解決。因此，國內外都有許多單位對此方法進行了研究和應用。5.2 不脫除臭氧消毒法的理論分析國內外的分析研究及應用表明： ◆空氣中的臭氧濃度大于0.1mg/l時能對人體呼吸器官產生刺激，在這個濃 度以下，對人體影響不大；池水中的臭氧濃度在0.15mg/l以下時，對人體無害。 ◆當臭氧投加量為1.0mg/l時，池水中臭氧濃度一般不會超過0.1mg/l ，而空氣中臭氧的濃度只有水中的1/10，即不會超過0.01mg/l，絕不會對人體造成傷害； ◆由于臭氧在水中和空氣中都會衰減，且半衰期較短，因此不會產生臭氧濃度的累積； ◆不脫除臭氧消毒法的主要接觸反應區域是在游泳池中，因而所投加的臭氧都能起到消毒作用； ◆當采用逆流式循環時，含有臭氧的進水在5分鐘之內即可到達池子的每一點，而臭氧的半衰期為20分鐘，當水中臭氧濃度為0.05mg/l時，即可保證殺菌效果； ◆需要強調指出的是，目前國內還沒有出現過游泳水中臭氧中毒事件。 |
